Оставьте заявку
Наш менеджер свяжется с вами и ответит на вопросы!
Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности
Виксинт ПК-68 марка А
Виксинт ПК-68 марка А - двухкомпонентный материал - компаунд, состоящий из основы и катализатора №68, после смешения, отверждающихся до резиноподобного состояния. При необходимости для улучшения адгезии используйте подслой. Подслой не входит в комплект поставки.

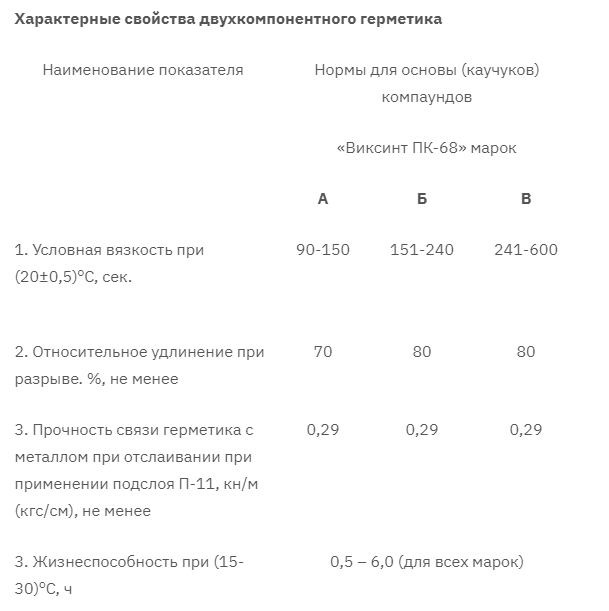

Особенности:
Основа представляет собой прозрачную однородную вязко-текучую массу. Катализатор - прозрачную желтую жидкость.
Особенности:
- прозрачный – позволяет легко производить дефектацию и ремонт блоков и схем, покрытых компаундом
- высокие диэлектрические характеристики
- широкий температурный диапазон эксплуатации от -60оС до +250оС
- широкий диапазон вязкостей, от текучих до вязких, в зависимости от марки
- отличная адгезия
- мягкость и эластичность компаунда позволяют применять его для герметизации изделий из ферритов и пермаллоев.
Основа представляет собой прозрачную однородную вязко-текучую массу. Катализатор - прозрачную желтую жидкость.

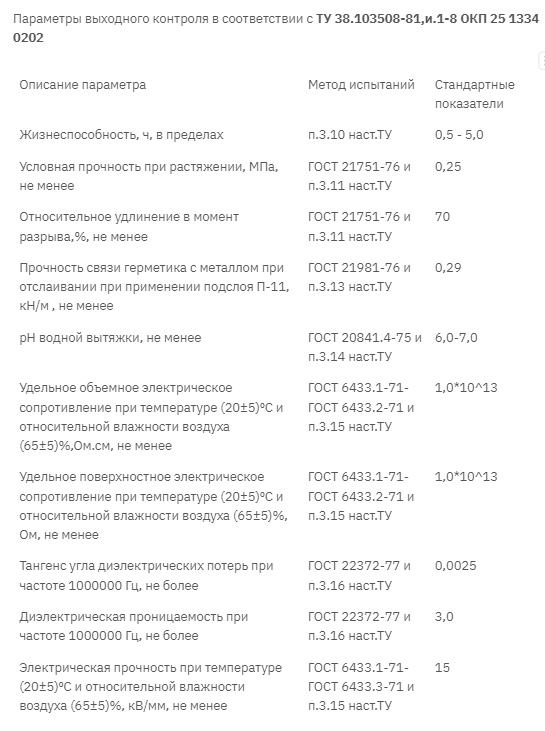

Хранить в крытых сухих складских помещениях, в герметично закрытой таре, в защищенном от влаги, прямых солнечных лучей и паров агрессивных веществ месте. Предел по количеству ярусов в штабеле не более 4.
Герметизируемые поверхности обезжирить и очистить от пыли, и загрязнения тканью смоченной бензином (ацетоном, этиловым спиртом) и высушить на воздухе.
На подготовленные таким образом поверхности чистой кисточкой наносят один раз равномерным тонким слоем подслой П-11, П-12Э или Пента-14. Сушат на воздухе при температуре 15-30оС не менее 40 минут.
Перед смешиванием с катализатором основу (пасту) рекомендуем хорошо перемешать в течение 5 минут в связи с возможным оседанием наполнителя.
Смешивают 100 весовых частей основы (пасты) с 3-6 весовыми частями катализатора №68 (точное соотношение указано в паспорте качества на конкретную партию компаунда). Смешение компонентов производят шпателем в сухой фарфоровой (металлической, полиэтиленовой и т. п.) таре в течении 3-5 минут до получения однородной массы.
Готовая смесь компонентов достаточно жидкая, поэтому дополнительное вакуумирование не обязательно. Если есть необходимость вакуумирования, рекомендуется удалять воздух в вакуумной камере с остаточным давлением 5-20 мм рт. ст., при этом смесь будет увеличиваться в объеме, а затем оседать. После 1-5 минутного вакуумирования смесь должна быть проверена и при отсутствии воздушных пузырей может использоваться далее. При вакуумировании смеси ее объем увеличивается примерно в 3-5 раз, поэтому необходимо использовать достаточно большую емкость.
Вылейте подготовленную смесь на требуемую поверхность или залейте электронный блок, стараясь избежать попадания воздушных пузырьков. Материал будет отверждаться до состояния эластичной резины в течении 24 часов, после чего компаунд готов к эксплуатации. Конечные механические свойства будут достигнуты через 72 часа. Если температура при отверждении значительно ниже чем 23°С, то время отверждения увеличивается. При температуре окружающей среды выше 23 градусов время жизнеспособности значительно сокращается.
На подготовленные таким образом поверхности чистой кисточкой наносят один раз равномерным тонким слоем подслой П-11, П-12Э или Пента-14. Сушат на воздухе при температуре 15-30оС не менее 40 минут.
Перед смешиванием с катализатором основу (пасту) рекомендуем хорошо перемешать в течение 5 минут в связи с возможным оседанием наполнителя.
Смешивают 100 весовых частей основы (пасты) с 3-6 весовыми частями катализатора №68 (точное соотношение указано в паспорте качества на конкретную партию компаунда). Смешение компонентов производят шпателем в сухой фарфоровой (металлической, полиэтиленовой и т. п.) таре в течении 3-5 минут до получения однородной массы.
Готовая смесь компонентов достаточно жидкая, поэтому дополнительное вакуумирование не обязательно. Если есть необходимость вакуумирования, рекомендуется удалять воздух в вакуумной камере с остаточным давлением 5-20 мм рт. ст., при этом смесь будет увеличиваться в объеме, а затем оседать. После 1-5 минутного вакуумирования смесь должна быть проверена и при отсутствии воздушных пузырей может использоваться далее. При вакуумировании смеси ее объем увеличивается примерно в 3-5 раз, поэтому необходимо использовать достаточно большую емкость.
Вылейте подготовленную смесь на требуемую поверхность или залейте электронный блок, стараясь избежать попадания воздушных пузырьков. Материал будет отверждаться до состояния эластичной резины в течении 24 часов, после чего компаунд готов к эксплуатации. Конечные механические свойства будут достигнуты через 72 часа. Если температура при отверждении значительно ниже чем 23°С, то время отверждения увеличивается. При температуре окружающей среды выше 23 градусов время жизнеспособности значительно сокращается.
Виксинт ПК-68 –прозрачный, термостойкий, заливочный двухкомпонентный силиконовый компаунд, предназначенный для защиты изделий электронной и радиотехнической техники, склеивания металлических и неметаллических поверхностей, для электроизоляции приборов, длительно эксплуатирующихся в среде воздуха и в условиях повышенной влажности при температурах от минус 60оС до плюс 250оС. А также для герметизации резьбовых соединений трубопроводов внутренних систем холодного, горячего водоснабжения и отопления зданий.
